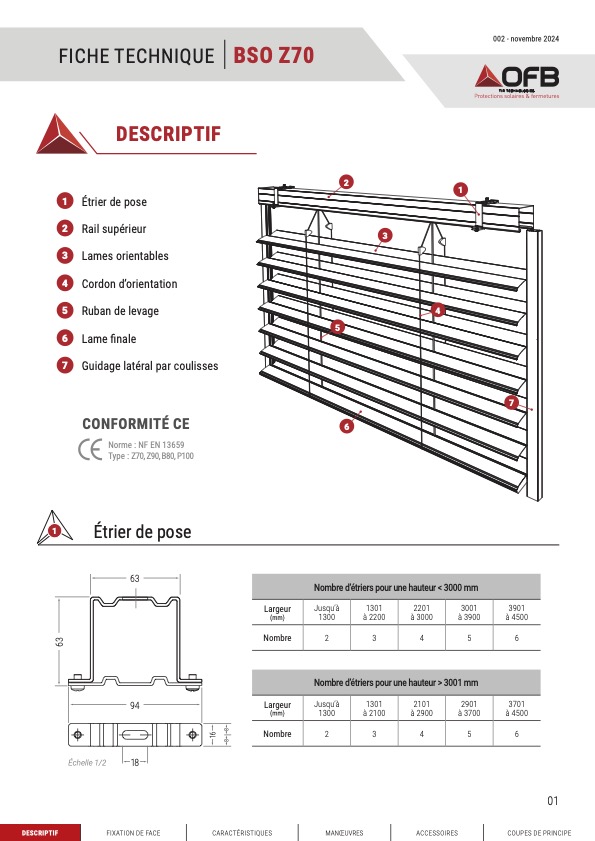

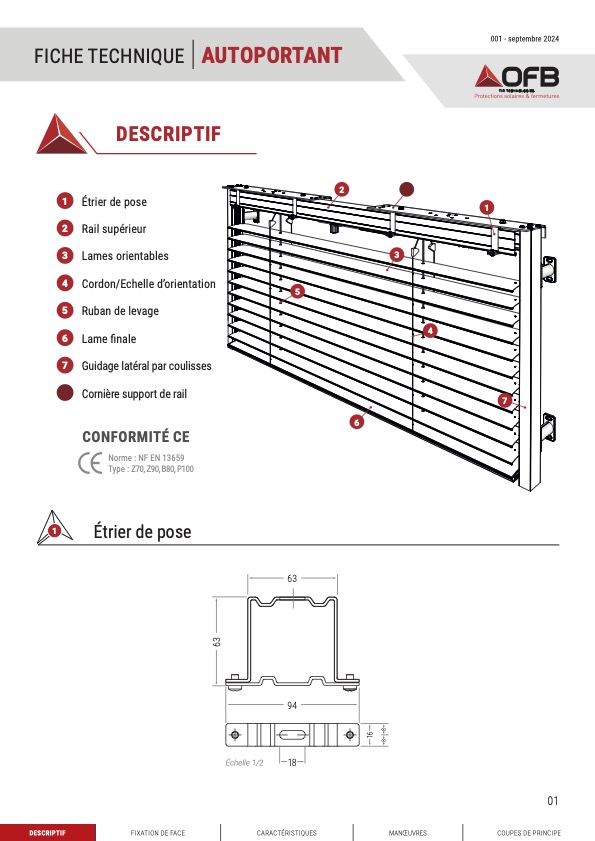

BSO TYPE Z (Brise Soleil Orientable à lames profilées ourlés en Z) :

Rail supérieur profilé, en forme de U renversé en acier galvanisé logeant le mécanisme de levage.
Lames aluminium profilées de 90 ou 70 mm laquées selon nuancier standard OFB, ourlées des deux côtés, en forme de Z avec joint insonorisant serti, avec embouts de guidage latéraux, positionnés en bout de lame alternativement à droite et à gauche du tablier.
Tablier assemblé par double agrafage inox avant et arrière des lames aux échelles d’orientation.
En montée, les lames sont en position horizontale. En descente les lames sont en position fermée. Le basculement des lames est possible en tout point de course.
Le tablier est orienté par les échelles en polyester noir qui garantissent un espacement régulier des lames.
La remontée et descente du tablier se fait par les rubans de levage en trévira noir, recouverts d’un revêtement spécial anti-UV et permettant un effort à la traction de 700N.
Le passage des rubans de levage dans les lames aluminium est assuré par un poinçon aux rebords ourlés type anti-usure.
Lame finale en aluminium extrudé, thermo laquée selon nuancier standard OFB.
Embouts de guidage aux coulissants pour compléter la résistance au vent du produit.

Guidage
Guidage par coulisses en aluminium extrudé thermolaquées selon nuancier standard OFB.
Joint insonorisant résistant aux intempéries sur toute la hauteur et sur les deux arrêtes du guidage.

Commande
Manœuvre par motorisation filaire 230V avec fins de courses mécaniques.
Manœuvre par motorisation Radio iO 230V avec fins de courses mécaniques. Télécommande un canal type SMOOVE io SOMFY.
Manœuvre par treuil et manivelle avec fin de course et renvoi intérieur à 90°.

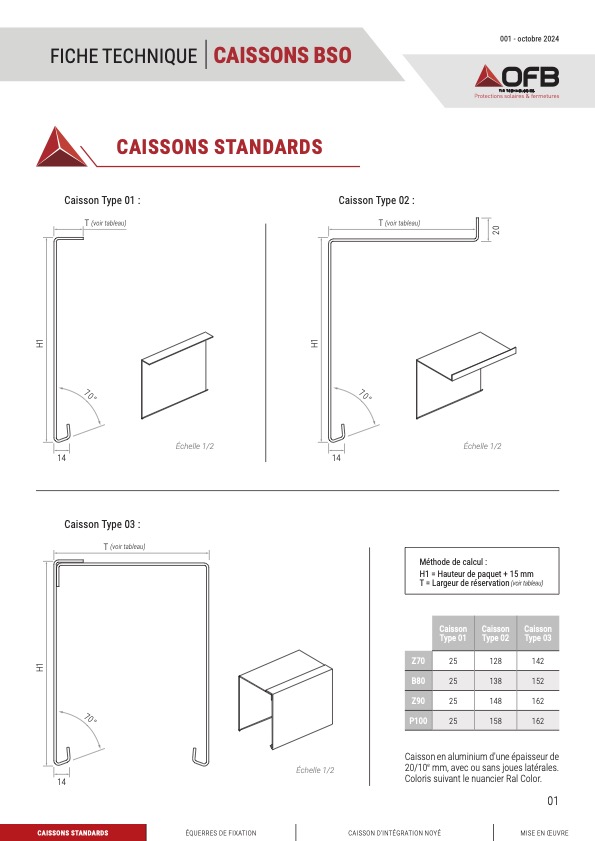

Caisson/Lambrequin
Sans caisson, pose dans la réservation existante.
Lambrequin avec face apparente en forme de L inversé en aluminium laqué RAL selon nuancier.
Caisson prélaqué permettant de cacher le mécanisme de manœuvre, en forme de U inversé, et permettant de recevoir un enduit et/ou un habillage hors lot sur l’extérieur, y compris l’isolant à l’arrière du caisson.

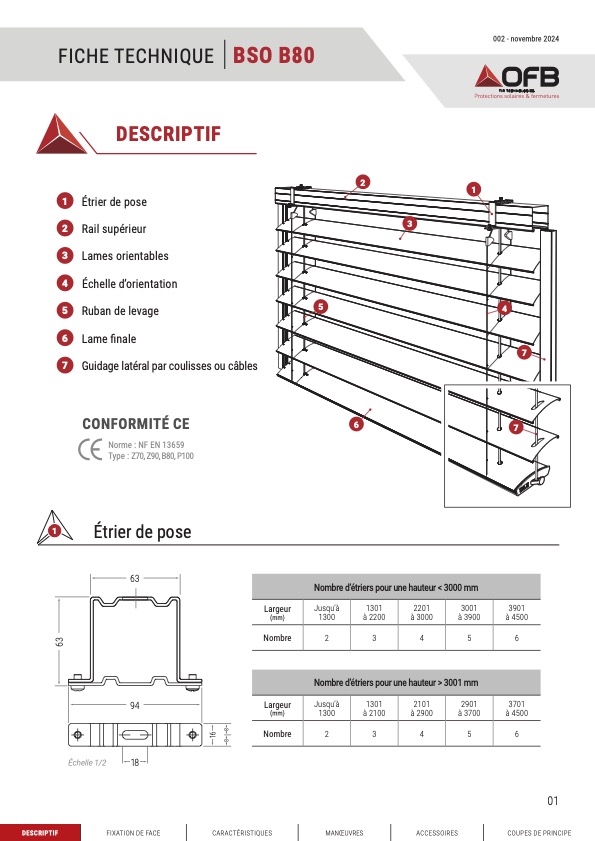

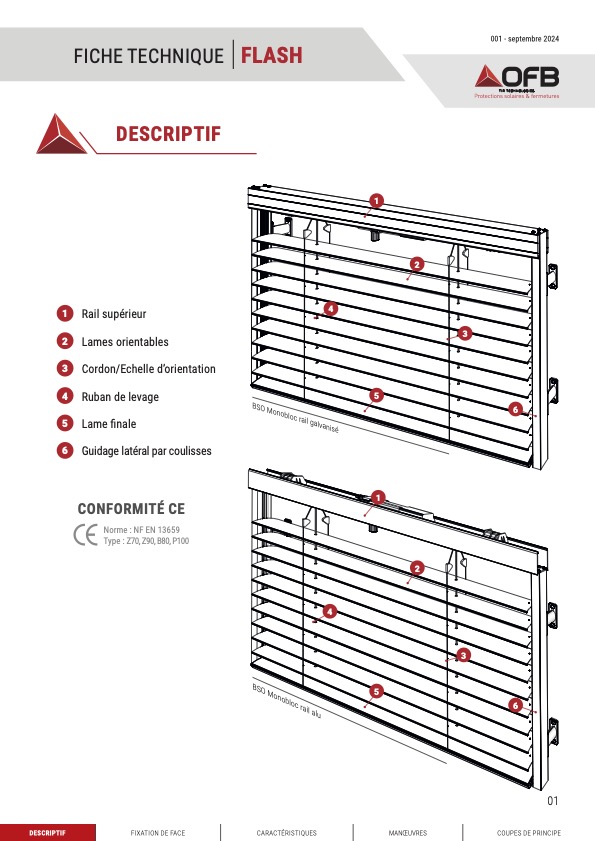

BSO TYPE B80 (Brise Soleil Orientable à lames profilées ourlées en C) :

Rail supérieur profilé, en forme de U renversé en acier galvanisé logeant le mécanisme de levage.
Lames aluminium profilées de 80 mm laquées selon nuancier standard OFB, ourlées des deux côtés, avec embouts de guidage latéraux, positionnés en bout de lame alternativement à droite et à gauche du tablier.
Tablier assemblé par enfilage des lames dans les échelles d’orientation.
En montée, les lames sont en position horizontale. En descente les lames sont en position fermée. Le basculement des lames est possible en tout point de course.
Le tablier est orienté par les échelles en polyester noir qui garantissent un espacement régulier des lames.
La remontée et descente du tablier se fait par les rubans de levage en trévira noir, recouverts d’un revêtement spécial anti-UV et permettant un effort à la traction de 700N.
Le passage des rubans de levage dans les lames aluminium est assuré par un poinçon aux rebords ourlés type anti-usure.
Lame finale en aluminium extrudé, thermo laquée selon nuancier standard OFB.
Embouts de guidage aux coulissants pour compléter la résistance au vent du produit.

Guidage
Guidage par coulisses en aluminium extrudé thermolaquées selon nuancier standard OFB.
Joint insonorisant résistant aux intempéries sur toute la hauteur et sur les deux arrêtes du guidage.

Guidage par câble en acier inoxydable gainé, avec ressort de compensation pour la tension des câbles. Support de guidage type équerre ou Omega, thermolaqué selon nuancier standard OFB.

Commande
Manœuvre par motorisation filaire 230V avec fins de courses mécaniques.
Manœuvre par motorisation Radio io 230V avec fins de courses mécaniques. Télécommande un canal type SMOOVE iO SOMFY.
Manœuvre par treuil et manivelle avec fin de course et renvoi intérieur à 90°.

Caisson/Lambrequin
Sans caisson, pose dans la réservation existante.
Lambrequin avec face apparente en forme de L inversé en aluminium laqué RAL selon nuancier.
Caisson prélaqué permettant de cacher le mécanisme de manœuvre, en forme de U inversé, et permettant de recevoir un enduit et/ou un habillage hors lot sur l’extérieur, y compris l’isolant à l’arrière du caisson.

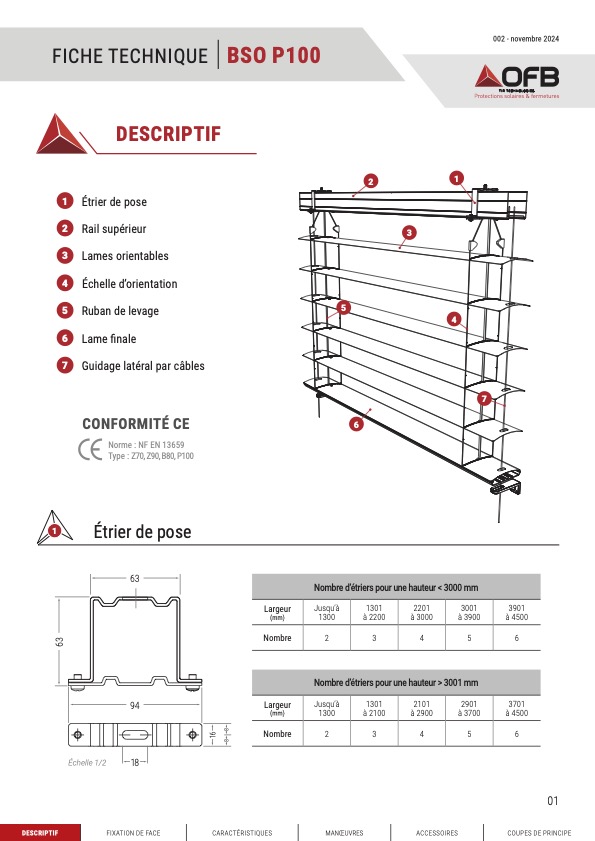

BSO TYPE P100 (Brise Soleil Orientable à lames profilées en C) :

Rail supérieur profilé, en forme de U renversé en acier galvanisé logeant le mécanisme de levage.
Lames aluminium profilées de 100 mm laquées selon nuancier standard OFB, de forme légèrement bombée, non ourlée, avec embouts de guidage latéraux, positionnés en bout de lame alternativement à droite et à gauche du tablier.
Tablier assemblé par enfilage des lames dans les échelles d’orientation.
En montée, les lames sont en position horizontale. En descente les lames sont en position fermée. Le basculement des lames est possible en tout point de course.
Le tablier est orienté par les échelles en polyester noir qui garantissent un espacement régulier des lames.
La remontée et descente du tablier se fait par les rubans de levage en trévira noir, recouverts d’un revêtement spécial anti-UV et permettant un effort à la traction de 700N.
Le passage des rubans de levage dans les lames aluminium est assuré par un poinçon aux rebords ourlés type anti-usure.
Lame finale en aluminium extrudé, thermolaquée selon nuancier standard OFB.
Embouts de guidage aux coulissants pour compléter la résistance au vent du produit.

Guidage
Guidage par câble en acier inoxydable gainé, avec ressort de compensation pour la tension des câbles. Support de guidage type équerre ou Omega, thermolaqué selon nuancier standard OFB.

Commande
Manœuvre par motorisation filaire 230V avec fins de courses mécaniques.
Manœuvre par motorisation Radio iO 230V avec fins de courses mécaniques. Télécommande un canal type SMOOVE iO SOMFY.
Manœuvre par treuil et manivelle avec fin de course et renvoi intérieur à 90°.

Caisson/Lambrequin
Sans caisson, pose dans la réservation existante.
Lambrequin avec face apparente en forme de L inversé en aluminium laqué RAL selon nuancier.
Caisson prélaqué permettant de cacher le mécanisme de manœuvre, en forme de U inversé, et permettant de recevoir un enduit et/ou un habillage hors lot sur l’extérieur, y compris l’isolant à l’arrière du caisson.

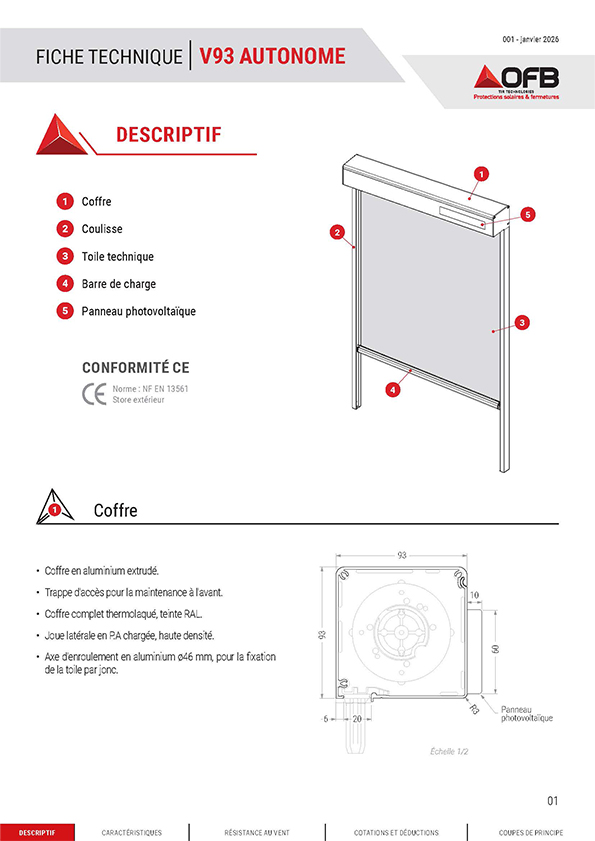

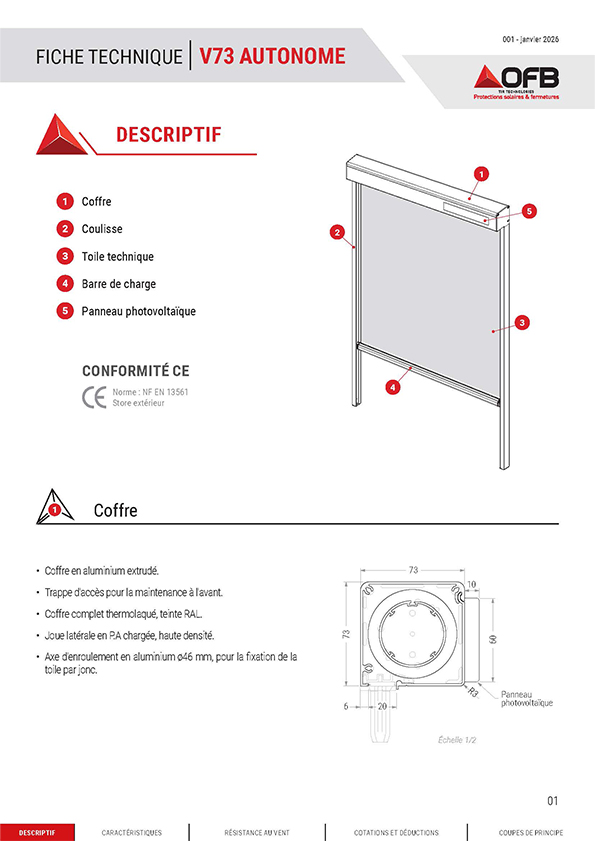

Store toile type VERTICOFFRE :

Type de coffre :
Coffre carré ou quart de rond en aluminium extrudé de 93 x 93mm ou de 73 x 73 mm.
Coffre quart de rond en aluminium extrudé de 53 x 33mm.
Coffre rond en aluminium extrudé de Ø120 mm .
Coloris d’armature laqué selon le nuancier RAL standard OFB en vigueur. Autres coloris et texture sur demande.
Trappe d'accès à l’avant pour la maintenance.

Axe d’enroulement :
Axe d'enroulement diamètre 46 ou 53 en aluminium pour la fixation de la toile.

Toiles techniques types :
Pour Verticoffre 93 et 73
Soltis 92, Soltis 88, Soltis B92 Opaque, Soltis B702, Soltis W96 imperméable de chez Serge Ferrari
Mermet 5500 Satiné et Mermet Natté 4503 opaque et Mermet satiné 21154 opaque
Sunworker SWK, Sunworker opaque SWO de chez Dickson

Pour Verticoffre 53 et 120
Mermet 5500 Satiné et Mermet Natté 4503 opaque et Mermet satiné 21154 opaque
Sunworker SWK, Sunworker opaque SWO de chez Dickson

Guidage
Guidage par coulisses en aluminium extrudé, coloris laqué RAL standard selon nuancier OFB.
Guidage par câble en acier inoxydable gainé, support de guidage type équerre ou Omega laqué selon nuancier standard OFB. (uniquement Verticoffre 93 et 73)

Barre de charge apparente en aluminium extrudé, profilé hauteur 28 mm, avec rond de lestage intégré. Coloris laqué RAL standard selon nuancier OFB. (verticoffres 93, 73 et 53 uniquement)
Barre de charge Ø 34 apparente avec rond de lestage intégré (verticoffres 93 et 73 uniquement)
Barre de charge Ø 34 enveloppée dans le fourreau de la toile, avec rond de lestage intégré (verticoffre 120 uniquement)

Assemblage, joues emboîtées directement dans les coulisses, pas de fixation spécifique nécessaire en linteau.

Types de manœuvres :
Manœuvre par motorisation filaire 220V avec double système de fin de course intégré. Manoeuvre par inverseur mural.

Manœuvre par motorisation Radio io 220V avec fin de courses mécaniques y compris télécommande 1 canal type Situo io ou manœuvre murale de chez Somfy.

Manœuvre par treuil et manivelle avec fin de course et renvoi intérieur à 90° ou 45° (ZIP 123 uniquement).

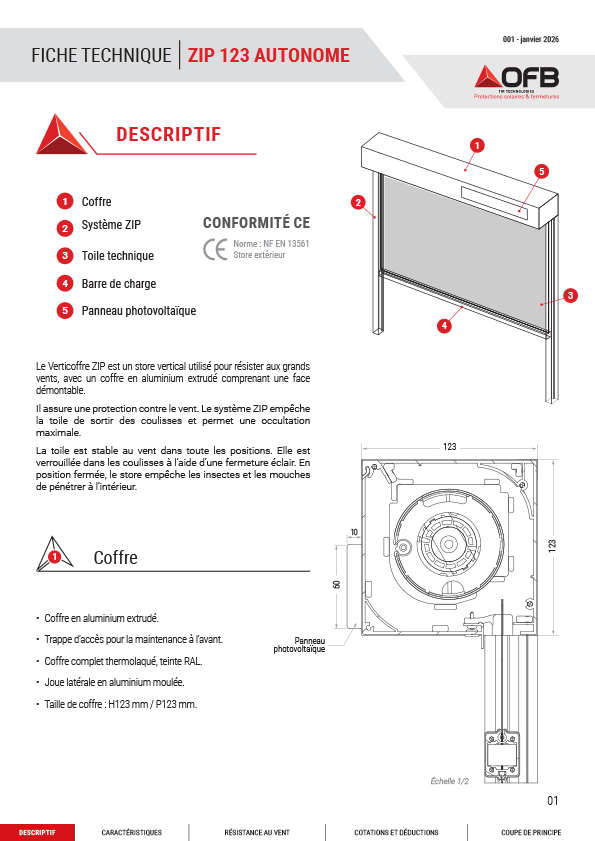

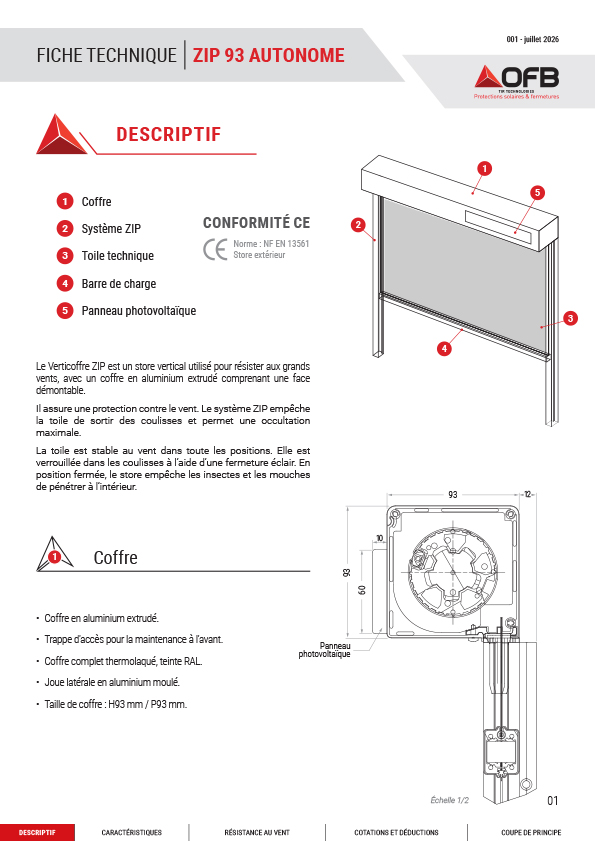

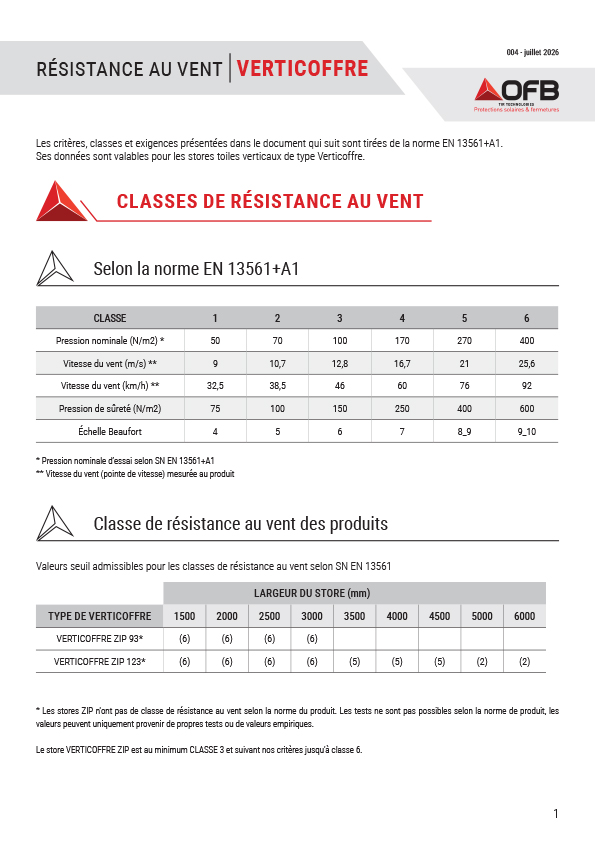

Store toile type VERTICOFFRE ZIP :

Types de coffre :
Coffre carré en aluminium extrudé de 93 x 93mm ou de 123 x 123mm.
Coffre quart de rond en aluminium extrudé de 93 x 93mm.
Coloris d’armature laqué selon le nuancier RAL standard OFB en vigueur. Autres coloris et texture sur demande.
Trappe d'accès à l’avant pour la maintenance.
Axe d'enroulement de diamètre 63 mm (coffre 93) ou de diamètre 78 mm (coffre 123) en aluminium pour la fixation de la toile.

Toiles techniques types :
Soltis Veozip, Soltis 92, Soltis 502 Proof, Soltis 88, Soltis B92 Opaque, Soltis B702 et Soltis W96 imperméable de chez Serge Ferrari
Mermet 5500 Satiné et Mermet satiné 21154 opaque
Sunworker SWK ZIP, Sunworker opaque SWO de chez Dickson
Précontraint 302 de chez Giofex

Guidage :
Coulisses en aluminium extrudé équipées d’un « système ZIP. Fixation en baie ou fixation de face.
Barre de charge apparente en aluminium extrudé, profilé hauteur 30 mm, avec rond de lestage intégré.

Assemblage, joues emboîtées directement dans les coulisses, pas de fixation spécifique nécessaire en linteau.

Types de manœuvres :
Manœuvre par motorisation filaire 220V avec double système de fin de course intégré. Manoeuvre par inverseur mural.

Manœuvre par motorisation Radio io 220V avec fin de courses mécaniques y compris télécommande 1 canal type Situo io ou manœuvre murale de chez Somfy.

Manœuvre par treuil et manivelle avec fin de course et renvoi intérieur à 90° ou 45° (ZIP 123 uniquement).

Store toile type STORE FENÊTRE :

Supports de pose universels arrondis en aluminium laqué de 100x100mm.
Axe d'enroulement rainuré en aluminium extrudé : Ø 53mm ou Ø 40mm (pour la manœuvre par cordon), pour la fixation de la toile.
Coloris armature laqué RAL standard selon nuancier OFB en vigueur.
En option : Auvent ou coffre de protection en aluminium laqué RAL standard selon nuancier OFB.

Toiles :
Toiles Acryliques groupe A ou groupe B (Orchestra Max, Opera, Sattler 308 et 386)
Toiles techniques :
Soltis 92, Soltis 88, Soltis 86, Soltis B92 Opaque et Soltis B92 de chez Serge Ferrari
Mermet 5500 Satiné
Sunworker SWK et Sunworker opaque SWO de chez Dickson

Types de guidage :
Barre de charge Ø 18 enveloppée dans le fourreau de la toile, avec rond de lestage intégré.

Guidage par coulisses en aluminium extrudé, coloris laqué RAL standard selon nuancier OFB.
Guidage par câble en acier inoxydable gainé, support de guidage type équerre ou Omega laqué selon nuancier standard OFB.
Sans guidage.

Types de manœuvre :
Manœuvre par motorisation filaire 220V avec double système de fin de course intégré. Manoeuvre par inverseur mural.

Manœuvre par motorisation Radio io 220V avec fins de courses mécaniques y compris télécommande 1 canal type Situo io ou manœuvre murale de chez Somfy.

Manœuvre par treuil et manivelle avec ou sans fins de courses et renvoi intérieur à 90°, 45° ou sortie verticale. Option manœuvre décrochable aimantée.

Manœuvre par cordon à l'extérieur (en fonction des limites dimensionnelles).

Manœuvre par sangle (en fonction des limites dimensionnelles).

Store toile type STORE FENÊTRE A PROJECTION :

Supports de pose universels arrondis en aluminium laqué de 100x100mm.
Axe d'enroulement rainuré en aluminium extrudé : Ø 53mm ou Ø 40mm (pour la manœuvre par cordon), pour la fixation de la toile.
Coloris armature laqué RAL standard selon nuancier OFB en vigueur.
En option : Auvent ou coffre de protection en aluminium laqué RAL standard selon nuancier OFB.

Toiles :
Toiles Acryliques groupe A ou groupe B (Orchestra Max, Opera, Sattler 308 et 386)
Toiles techniques :
Soltis 92, Soltis 88, Soltis 86, Soltis Veozip, Soltis B92 Opaque et Soltis B92 de chez Serge Ferrari
Mermet 5500 Satiné
Sunworker SWK et Sunworker opaque SWO de chez Dickson

Lambrequin fixe, forme au choix dans la gamme.

Types de guidage et projection :
Barre de charge en aluminium à gorge oscillante avec lambrequin amovible ou tube en acier galvanisé Ø 18 mm avec lambrequin attenant (pincée extérieure)

Bras de projection en aluminium. 3 possibilités de projection : 90°, 120° ou 170°.
Type de poses : face, plafond ou en baie.

Types de manœuvre :
Manœuvre par motorisation filaire 220V avec double système de fin de course intégré. Manoeuvre par inverseur mural.

Manœuvre par motorisation Radio io 220V avec fins de courses mécaniques y compris télécommande 1 canal type Situo io ou manœuvre murale de chez Somfy.

Manœuvre par treuil et manivelle avec ou sans fins de courses et renvoi intérieur à 90°, 45° ou sortie verticale. Option manœuvre décrochable aimantée.

Manœuvre par cordon à l'extérieur (en fonction des limites dimensionnelles).

Manœuvre par sangle (en fonction des limites dimensionnelles).

Store toile type STORE BANNETTE :

Supports de pose universels arrondis en aluminium laqué de 107 x 80 mm.
Axe d'enroulement rainuré en acier galvanisé : Ø 78 mm pour la fixation de la toile.
Coloris armature laqué RAL standard selon nuancier OFB en vigueur.
En option : Auvent de protection de 300 mm en aluminium laqué RAL standard selon nuancier OFB (se monte uniquement en pose de face).

Toiles :
Toiles Acryliques groupe A ou groupe B (Orchestra Max, Opera, Sattler 308 et 386)
Toiles techniques :
Soltis 92, Soltis 88, Soltis 86, Soltis B92 Opaque et Soltis B92 de chez Serge Ferrari
Mermet 5500 Satiné
Sunworker SWK et Sunworker opaque SWO de chez Dickson

Types de guidage :
Store CONDUCTEURS : par 2 ronds conducteurs alu ø10 mm anodisé. Fixation au sol par oméga ou fixation en façade par pitons conducteurs.

Store BOULANGÈRE : sans guidage (pose intérieure préconisée).

Barre de charge enveloppée ø40 mm sans lambrequin.

Types de manœuvre :
Manœuvre par treuil extérieur en sortie verticale avec anneau et manivelle décrochable avec crochet.
Manœuvre par treuil (renvoi 45° ou renvoi 90°) avec manivelle fixe ou décrochable.
Manœuvre par moteur filaire (Somfy ou Geiger) avec inverseur.
Manœuvre par moteur radio io ou RTS Somfy avec télécommande portable 1 canal.
Manœuvre par moteur radio Geiger avec télécommande portable 1 canal.
Manœuvre par moteur SOMFY CSI à commande de secours avec manivelle.

Store toile type STORE BANNETTE A PROJECTION :

Supports de pose universels arrondis en aluminium laqué de 100x100mm.
Axe d'enroulement rainuré en aluminium extrudé : Ø 53mm ou Ø 40mm (pour la manœuvre par cordon), pour la fixation de la toile.
Coloris armature laqué RAL standard selon nuancier OFB en vigueur.
En option : Auvent ou coffre de protection en aluminium laqué RAL standard selon nuancier OFB (se monte uniquement en pose de face).

Toiles :
Toiles Acryliques groupe A ou groupe B (Orchestra Max, Opera, Sattler 308 et 386)
Toiles techniques :
Soltis 92, Soltis 88, Soltis 86, Soltis Veozip, Soltis B92 Opaque et Soltis B92 de chez Serge Ferrari
Mermet 5500 Satiné
Sunworker SWK et Sunworker opaque SWO de chez Dickson

Lambrequin fixe, hauteur 220 mm, forme au choix dans la gamme.

Types de guidage et projection :
Barre de charge apparente de 52 x 58 mm en aluminium extrudé.

Bras de projection en aluminium. 3 possibilités de projection : 90°, 120° ou 160°.

Type de poses : face, plafond ou en baie.

Types de manœuvre :
Manœuvre par treuil extérieur en sortie verticale avec anneau et manivelle décrochable avec crochet.
Manœuvre par treuil (renvoi 45° ou renvoi 90°) avec manivelle fixe ou décrochable.
Manœuvre par moteur filaire (Somfy ou Geiger) avec inverseur.
Manœuvre par moteur radio io ou RTS Somfy avec télécommande portable 1 canal.
Manœuvre par moteur radio Geiger avec télécommande portable 1 canal.
Manœuvre par moteur SOMFY CSI à commande de secours avec manivelle.

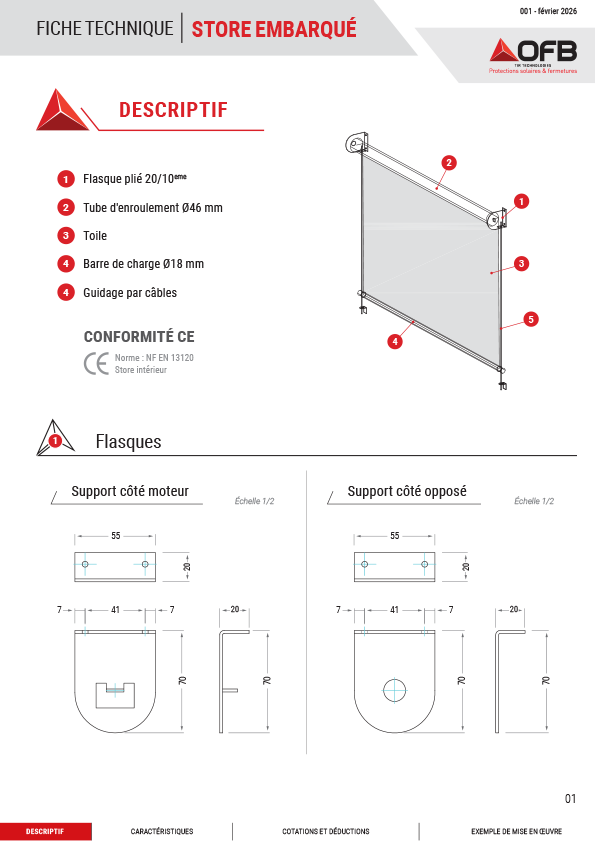

Store toile type INTÉRIEUR ENCASTRÉ :

Coffre faux plafond unitaire ou filant en aluminium extrudé en pose intérieure, laqué RAL standard selon nuancier OFB, y compris fermeture de sous-face.

Supports ponctuels en acier galvanisé, non laqués.
Axe d'enroulement en aluminium extrudé Ø 46 ou 53mm (suivant dimensions du store) avec rainure pour liaison toile. (Enroulement intérieur ou extérieur).

Toile :
Toile de protection solaire type Soltis 99 ou Touch de chez Serge FERRARI, ou Screen de chez MERMET, coloris selon nuancier.

Guidage :
Guidage par câble en acier inoxydable gainé, support de guidage type équerre ou cloche.
Sans guidage.

Barre de charge apparente en aluminium extrudé, profilé hauteur 28 mm, avec rond de lestage intégré. Coloris laqué RAL standard selon nuancier OFB.
Barre de charge Ø 20 enveloppée dans le fourreau de la toile, avec rond de lestage intégré.

Types de manœuvres :
Manœuvre par moteur filaire 230V, intégré à l’axe avec fins de course mécanique, câble moteur de 1,50m moulé au moteur sans connecteur.
Y compris prolongation de câble type H05RR-F 4G0,75mm² (Bleu, Noir, Marron, Jaune/Vert) de 10ml avec connecteur type QUICKON au départ du câble moteur, et dénudé en extrémité coté boitier GTB. Rallonge laissée en attente enroulée au droit du store.
Manœuvre manuelle par treuil et manivelle, sortie verticale.
Manœuvre manuelle par manœuvre chainette.

Store toile type STORE VÉRANDA :

Coffre
Coffre en aluminium extrudé 140x143mm avec système de tension permanente avec capot supérieur emboîtable.
Tube d’enroulement : ø78 mm rainuré.
Système de tension par câble en cordon renforcé Kevlar®.
Flasque en aluminium moulé laqué.

Toiles :
Toiles acryliques du groupe A (avec œillets au bas de la toile pour évacuation de l’eau) ou toiles techniques Soltis 92, Sunworker SWK. La surface maximale est d’environ 18 m2.

Toile acrylique Tout Temps ou toile imperméable (avec oeillets au bas de la toile pour évacuation de l’eau) : Orchestra Max, 308/386 Sattler et Soltis W96
Toile opaque : Soltis B92 et Sunworker opaque SWO.
La toile opaque est limitée à une surface maximale de 14 m².
acryliques
Barre de charge en aluminium extrudé laqué RAL standard selon nuancier OFB.
Embouts de guidage en PA chargé fibre de verre.

Guidage
Guidage par coulisses en aluminium extrudé 65 x 65 mm.
Rouleau compensateur en aluminium pour les avancées importantes.
Barre de charge en aluminium extrudé de 105 x 63 mm.

Le fonctionnement des stores repose sur le principe de la contre-traction, c'est-à-dire que lorsque le store sort, la toile se déroule de l’axe et en même temps le câble de tension s’enroule. La tension du mécanisme à ressort permet de garder une toile toujours bien tendue.

Manoeuvre
Par moteur radio io avec une télécommande portable.

Manoeuvre par moteur filaire avec un inverseur.
